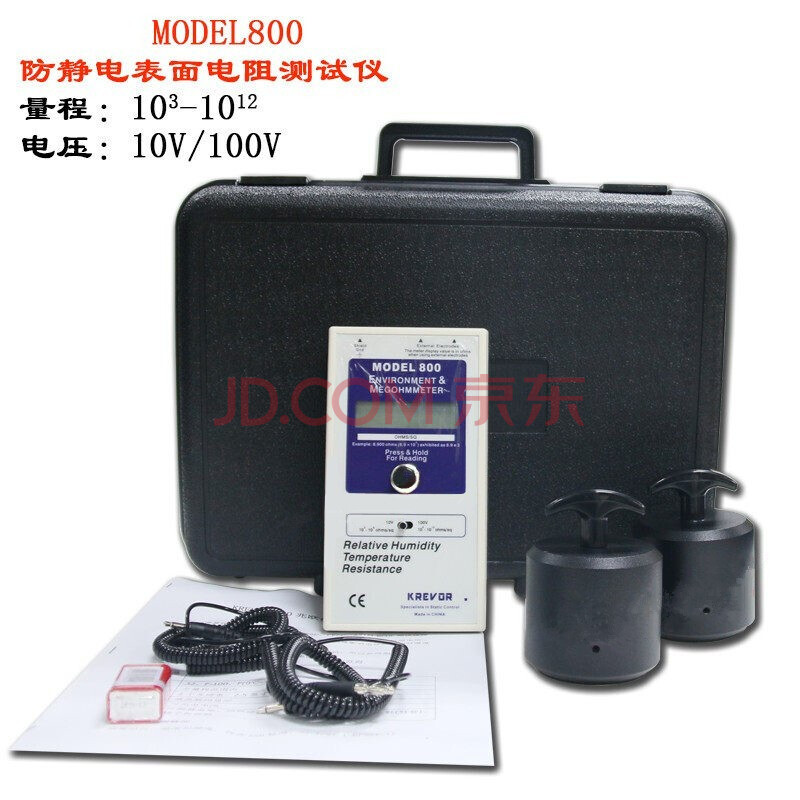

表面電阻測試儀測量電阻？

表面電阻測試儀有很多型號、品牌，為好能更加準確地測量出物體表面的阻值，建議大家選擇帶有電壓選擇鍵的測試儀，這類儀器會精度會更好，準確性會更高。

由于測出的電阻取決于施加的電壓，且電阻為未知數，所以應該執行以下程序：

給表面電阻測試儀施加10V電壓，15秒后記錄讀數，除非另有要求。如果顯示的電阻值小于1.0×10^6Ω，記錄該值并進行樣品的測試。如果顯示的電阻值大于或等于：1×10^6Ω。再給儀器施加電壓，并重復采用100V的程序。

初始施加的測試電壓為10V：

——如果Rx≤1*10^5Ω，測量值則為結果。

——如果Rx>1*10^5Ω，把電壓改為100V(見注1)

施加電壓為100V：

——如果1*10^5<Rx≤1*10^12  Ω，測量值則為結果。

——如果Rx≤1*10^5Ω，測量值可看作為結果。

注1：上述情況表示電阻取決施加的電壓。如果電阻小于1x10^4Ω。應考慮電極本身電阻對測試結果的影響。

注2：地板和工作表面的電阻超出本標準的范圍時，有必要采用較高的電壓來測量電阻，但不適用于EPA的測量。

注3：為確保測試的準確性，應采用極性電極測試。（直流源，不能用交流電壓）

注4：對某些材料來說，薄絕緣層的電介質有可能被擊穿。在這種情況下不能采用這種測量方法，測試報告中應予以說明。

為什么定了這樣的測試程序呢？這是因?yàn)榉漓o電護材料基本都是用不導電的高分子材料添加導電劑（導電材料）改性而成，這些高分子材料表現為非線性電阻特性，也就是說，當通過不同的電流或施加不同的電壓時，就會有不同的電阻數值（或者說，電阻值不等于常數）。我們?cè)跍y(cè)試高分子材料的電阻時，測得的電阻結果和使用的測試電壓會發生關系，一般，會是這樣的規律，對同一種材料的同一個測試點，V低，R高些，V換檔到高位，R會低下來，隨著材料分子結構的不同，這樣的變化規律有快有慢，原因就是高分子材料會隨著施加在上面的電壓增高發生電子極化現象，電壓越高這樣的現象越明顯，電子發生極化后，材料表現出的電阻就降低。所以，我們使用不同的測試電壓，得到的電阻值就不一樣，從我們平常檢測的情況看，有的材料可以相差2個數量級，比如有的PVC材料，用10V測，可以達到10的九次方，如果用100V測，電阻值會出現10的7次方。在用更高的電壓，500V測，數值就更低，到10的4、5次方。所以電阻測試時必須要用標準規定的電壓，按照標準給定的測試程序進行檢測。

關于測試電壓的使用，因?yàn)樵趪?guó)外很多地方，尤其是歐洲國家，他們?nèi)粘Ｊ褂玫碾妷菏?10，120伏，所以IEC標準在制定測試電壓時，更側重考慮了靜電問題對敏感器件的防護，按照現在最普遍使用的人體放電模型，側重研究到100伏左右的放電電壓。而我們國家的供電體系是220、380伏，尤其是很多動力用電都是380伏，顧及到我國實際情況，在我們修訂行業標準SJ/T10694時，在測試電壓的規定上，我們加了一個小的補充，那就是，當有安全性要求時，應材料使用者的要求，可以考慮使用500伏測試電壓。

國內很多合資、獨資企業都使用國際電工委員會的標準，為了向國際標準靠攏，適應國際先進靜電防護技術的要求，提高我們本國標準與國際標準的接軌程度，我國行業標準SJ/T10694-2006《電子產品制造與應用系統防靜電檢測通用規范》，等同采用了IEC61340-5-1中測試電壓的規定，如果用戶沒有提出絕緣電阻安全性要求，我們進行電阻測試時就應該執行上述測試程序。
