使用方法：

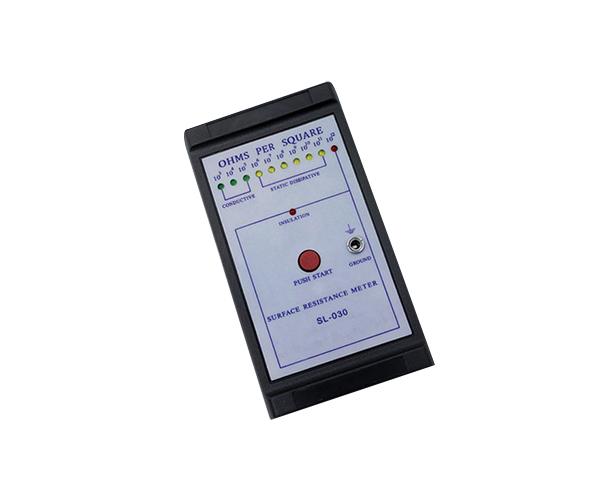

要測量表面阻抗，將表放在被測表面上，按住紅色的測量按鈕，持續發亮的發光二極管即指示出測量的表面阻抗量級。

103=1千歐姆 綠色led

104=10千歐姆 綠色led

105=100千歐姆  綠色led

106=1兆歐姆 黃色led

107=10兆歐姆  黃色led

108=100兆歐姆 黃色led

109=1000兆歐姆 黃色led

1010=10000兆歐姆 黃色led

1011=100000兆歐姆 黃色led

1012=1000000兆歐姆 紅色led

1012=絕緣 紅色led

測量對地電阻：

1、將接地線插入接地插座，這樣絕緣了表的右側檢測電極（與插座在同側）。將鱷魚夾接到你的地上。

2、將表放在被測表面上，按住測量按鈕，持續發光的led指示出對地電阻值的量級。這個測量值的單位是歐姆。

校準周期sl-030表面阻抗表校準方法：

*每十二個月需校準sl-030表面阻抗表。

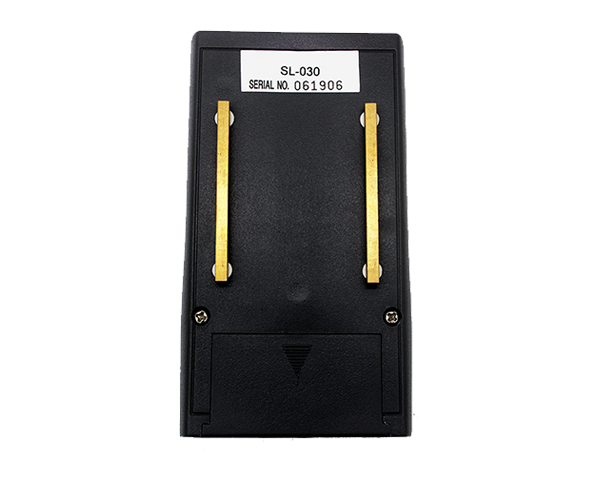

*采用十進電阻箱，將標準測量電阻跨接在sl-030表的兩個平行電極之間來檢驗其顯示的阻抗值是否正確。

產品技術參數

電源：9伏pp3堿性電池

測量電壓：9伏

溫度范圍：工作溫度5攝氏度到49攝氏度

儲藏溫度：－15攝氏度到60攝氏度

相對濕度：0％到90％(非結露狀態)

測量度：10的數量級

轉變點：1/2級對數(3.16×10n)

轉變點精度：±1/2級

精度：±10％

重復性：±5％

重量：170克

尺寸：130×70×25(毫米單位)

表面阻抗表校準步驟

1、030表面電阻測試儀采用的是1％超薄膜電阻和高速放大電路，其校準步驟是基于該產品的線性電路技術而進行的。

2、阻抗值的轉換點為1/2級對數即3.16×10n，轉換點的線性值為每測量檔的中值(mean value perunit)的±10％。

3、測量用儀器：十進電阻箱，測試電極電阻箱的電阻需要有1×103歐姆到999×106兆歐姆或109，測量大于109阻值時采用cad技術(cadgeneraated techniques)，因?yàn)椴捎?伏電壓驅動很難驗證阻抗值大于999×106的電阻。

4、將電阻箱的兩個電極連接到sv-2080的兩個平行電極上，將電阻調到1k位置，表的103發光二極管應亮，其它檔的校準依此類推，測量阻抗轉換點時，按下開關的同時連續調節阻抗電橋的阻抗 值，并觀察察下一檔led燈常亮?xí)r的阻抗值(這時的值為轉換阻抗值)。
