·相對濕度： 10％-90％RH

·溫度： 32。F-100。F( 0℃-37.8℃)

·高精度－全量程范圍內

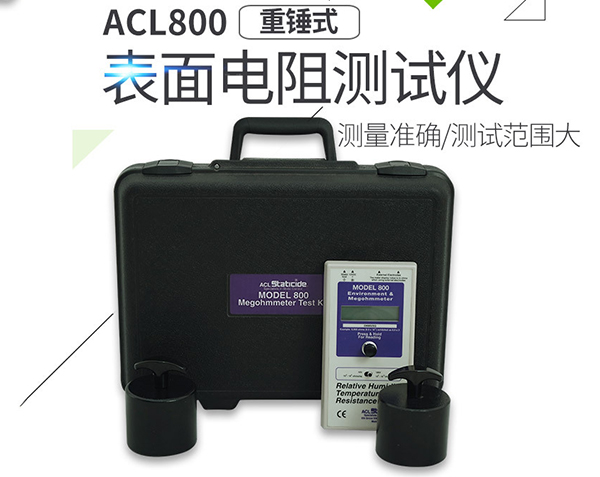

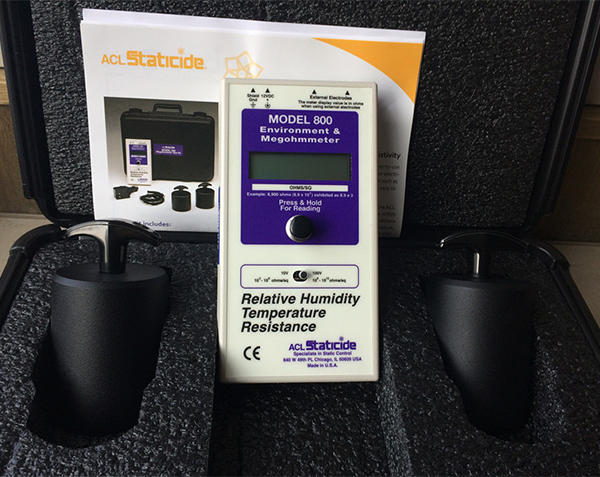

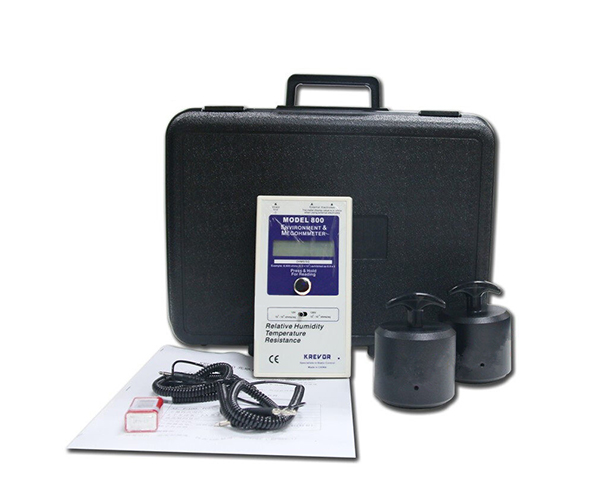

·包含電極：

--2個5磅重，2.5英寸RTT、RTG盤形電極

--2個3英寸平行表面阻抗測試電極

·液晶數碼顯示

·可充電電池

·可測量桌墊、地板涂料層、漆面、腕帶、工作服、鞋(鞋套)、袋子和容器

ACL-800型兆歐表是依據EOS/ESD， CECC、ASTM和UL測試規程設計的，用于測量所有導電型、抗靜電型及靜電泄放型表面的阻抗或電阻。使用容易，高品質，高可靠度，該儀表還可測量影響電性能的相對濕度和溫度。

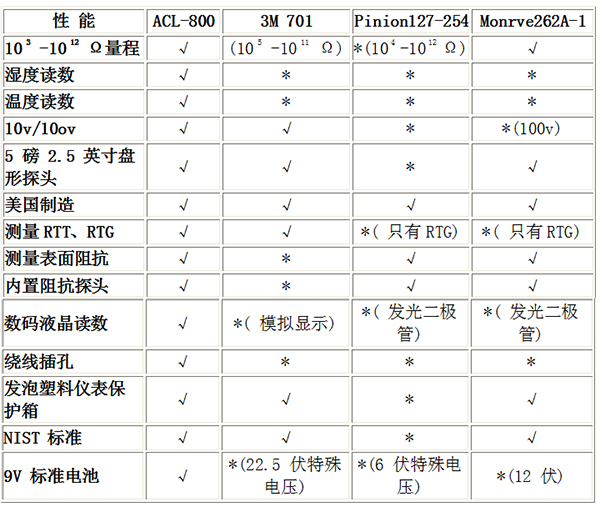

特點：

·測量阻抗、溫度和濕度，符合ESD標準，S4.1,S7.1和S11.11

·10 3 -10 12 歐姆/□量程，可測試各種材料的電性能。

·10伏/100伏測量標度，適合于標準規定的工作臺面和地面。

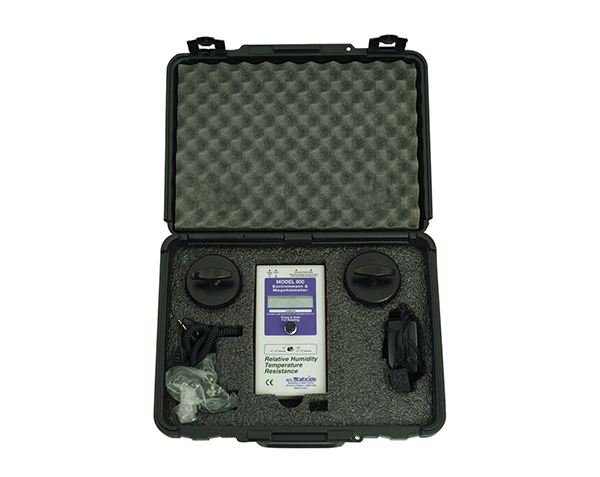

·塑料儀表保護箱，防止儀表受損

·重量輕，只有150Z(425g)，攜帶方便

·液晶數碼顯示，容易使用，讀數方便

·自動斷電功能，延長電池使用壽命

·自動回零，保證**度

·平行電極，5磅重探頭及內置阻抗探頭，均符合ASTM，EOS和CECC標準

·一年質量保修期

·美國制造，信心、質量、服務的保證

·NIST追蹤，ISO9000保證

·可替換探頭，延長使用壽命

·9V直流電或鎳鎘充電電池或交流變壓器，在美國及海外均通用。

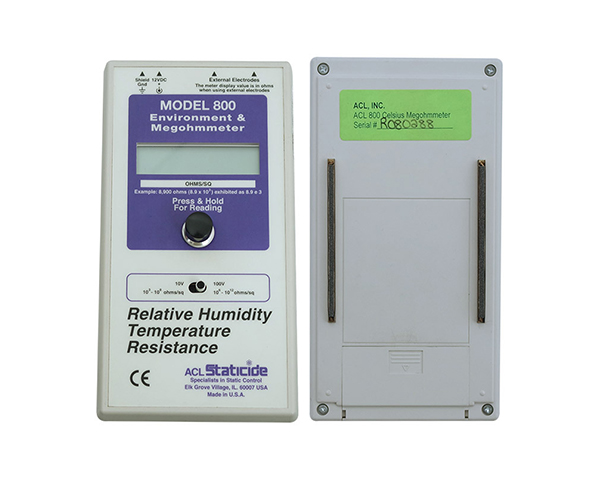

ACL800C表面電阻測試儀

世界上最好的阻抗表，集阻抗、濕度、溫度三種測量?jī)x表于一體?！?nbsp;

ACL800C表面電阻測試儀操作手冊

測量前，首先確保待測表面干凈無污染。

一、表面阻抗：(Surface Resistivity)

1 、平行探頭阻抗測量法(Parallel Probe Resistivity Method)平行探頭阻抗測量法是符合EOS/ESD－S11.11－1993標準的測量方法，這是一種快速的測量平面均勻材料電阻值的方法。這種方法也適合于多層材料的測量，但是在阻抗值報告中必須注明測量時的溫度和濕度條件。

A 、將表放在待測量的物體表面。

B、將開關調到所需的電壓位置(10伏或100伏)

C、以大約5磅的壓力持續按下測量按鈕，此時LCD屏?xí)@示出測量的表面阻抗，溫度和相對濕度值，整個測量過程大約為十五秒種。

·表面阻抗單位為歐姆/□

·溫度單位為攝式

·相對濕度單位為百分比

在每次測量中，按下測量按鈕后，ACL-800表將連續顯示修整測量值，松開按鈕后約四十五秒內，顯示的是*后一個測量值。

2 、同心環探頭阻抗測量法（Concentric Ring Probe Resistivity method）（同心環探頭為選購件）將連線插頭插入表的兩個3.5毫米插孔，并將香蕉插頭與同心環探頭 (選購件)相聯。將探頭放在待測試物體表面后，按下按鈕約15秒鐘后，在液晶顯示屏上將顯示出正確的溫度和相對濕度，正確的表面阻抗值為液晶顯示屏上的讀數乘以 10，單位為歐姆/□。

例如：

晶屏上顯示為3.5×10 4 歐姆/□；實際阻抗值為3.5×10 5 歐姆/□。

二、表面電阻測量（點對點）(Surface Resistance Measurement （RTT）) 這個測量方法是符合EOS/ESD-S4.1測量要求來測量獨立于接地的兩點之間的電阻，用這個測量方法得出的測量結果與被測物體的處理、兩個 5磅探頭之間的距離等因素有關，因此，應選擇正確的測量規程，每次在同樣要求的測量條件下進行測試。

A 、將連線插頭插入表的兩個3.5毫米插孔，并將香蕉插頭與兩個5磅重探頭相聯。

B、按照測量規程將兩個探頭放置在待測物體表面。

C、選擇所需的電壓值(10伏或100伏)

D、按下開關直到顯示出所選的電壓值(10伏或100伏)，繼續按著開關直至所測電阻（單位為歐姆），相對濕度和溫度顯示在液晶顯示屏上。

三、表面對地電阻測量（RTG） (Surface-To-Ground Resistance Measurement (RTG))
這個測量方法是用于測量物體表面一點與表面上另一接地點之間的表面電阻，測量方法符合EOS/ESD S4.1測量標準。

A 、將兩條連線的一端分別插入表的兩個3.5毫米插孔，然后將其中一條接鱷魚夾，另外一條與一個5磅重盤形探頭相聯。

B、將鱷魚夾子接到所知的接地點上，按照測量要求將盤形探頭放在待測物體表面上。

C、按下測量按鈕直至電阻（單位為歐姆）、相對濕度、溫度值顯示在顯示屏上，測量結果符合EIA，EOS/ESD，ANSI， IEC-93,CECC,ASTM測量標準，對于高阻抗材料的測量時為保證測得高精度測量結果，需注意不要使兩引線交疊，不要用手接觸探頭，引線和被測物體。

ACL800C表面電阻測試儀的校準步驟

1 、范圍為10 3 到10 12 具有精度1％的阻抗電橋。高精度相對濕度表(Relative Humidity Hygrometer)高精度溫度表(High accuracy Thermometer)

2、打開表蓋，小心切莫損傷電路板上兩條連接電源開關的導線。

3、找到電路板右下方三個校正調節器(Calibration Pots)

4、使表在這一環境條件下起碼1/2小時，取得自平衡后才可開始測試。

5、采用ACL-800表自帶的連接線一端連接上鱷魚夾，另一端香蕉插頭。

6、將3.5毫米長的插頭插入表的插口。

7、用鱷魚夾連接電阻器兩端。

8、三個校正調節器，*上面的為“濕度”測量，中間的為“阻抗”，*下面的為“溫度用小號螺絲刀調節”。順時針?lè)较驗樵黾又嫡{(diào)節，逆時針?lè)较驗榻档椭嫡{(diào)節。

9、按下電源開關，同時比較“溫度”，“濕度”和“電阻”值。

10、釋放電源開關，并慢慢調節相應的校正調節器。

11、再次按下電源開關，觀察LCD顯示屏。

12、如需要再校準，可再按下電源開關和調節校正器。

13、蓋上表蓋并將四個固定螺絲上緊。

14、按下電源開關確定表是否工作正常。

ACL800C表面電阻測試儀(阻抗-溫度-濕度測試表)問題解答

1 、為什么說溫度和濕度的測量很重要？

由于溫度和濕度會直接影響被測物體的電特性。在溫度和濕度都較低的條件下，物體的電阻會明顯增大，使靜電泄放速度緩慢，時間增加，在高濕度條件下，物體表面凝結或吸附一層薄薄的水膜。這種吸濕性增強了材料的導電性，對于那些能吸收水汽的材料尤其如此。隨著溫度的升高，自由電的流動性增大，因此增強了材料的導電性，尤其是那些添加了碳黑、金屬氧化物、金屬或其他導電物質的材料。當溫度較低的時候，材料會產生內應力，使其中的導電添加物之間距離增加，從而增大其電阻。因此，必須要了解濕度和溫度。在濕度高的條件下測試一種材料，它可能會通過所有被測指標，但當用戶購買了該材料，并在低濕度或溫度使用時，它可能會達不到要求，這樣就造成了廢品和損失。必須測量和記錄溫度/濕度的另一個原因是ANSI/ESD協會和歐洲CECC也承認環境溫度 /濕度的影響，并在他們制訂的標準中要求必須測量和記錄這些數據。

例如：在ESD DS4.1 ESD防護工作表面，6.2.4節和ESD S7.1-1994材料阻抗參數，地面材料第5.2.4節和5.3.3節均要求，“同時報告測試時的溫度和相對濕度”。

ANSI/EOS/ESD-S11.11-1993靜電泄放平面材料的表面阻抗測量第 11.0節.B.“報告調節周期，相對濕度和溫度。”
必須同時測量和記錄這些數據以免發生錯誤，制造商、經銷商和銷售人員和用戶必須了解環境濕度和溫度參數，以免對一些特殊材料拒收或報廢。

2 、為什么或什么情況下要分別在10伏和100伏條件下同時測量？
過去，人們要測量阻抗，必須依照ASTM D264,ASTM 991A或NFPA 56A或99等標。在這些測量過程中要求測量電壓在500或1000伏，對實驗人員的安全有一定的影響，因此人們希望用較小的、經濟的測量?jī)x器在 9伏電壓下進行測量。但在9伏電壓下，阻抗值大于107歐姆時精度難以保證，所得到的結果不準確。*后 ESD協會標準化了測量過程。

標準過程規定：在阻抗值大于10 6 歐姆/□時，必須在穩定的100伏電壓下測量，阻抗值小于10 6 歐姆/□時必須使用10伏測量。這一規定在ANSI/EOS/ESD標準DS4.1,S7.1和S11.11中有解釋。

3 、為什么數碼顯示優于模擬顯示或發光二相管(LED)顯示？

模擬顯示較難讀數，LED顯示較難確定量級。

4 、該儀表可使用充電電池嗎？
可以。

5 、沒有外部探頭，可以使用該儀表嗎？

可以，在儀表底部有內置或平行探頭，測量值的單位是歐姆/□。可以快速測量表面阻抗，完全符合ASTM D-257測試方法，以及要求約5磅的壓力。

6 、當松開按鈕時，讀數仍在顯示，會消耗電池嗎？
不會。

7 、該儀表是在美國、英國還是遠東制造的？

該儀表美國制造，可靠的質量保證，發貨迅速。

8 、如果連續測量，必須回零嗎？ 不必，該儀表自動回零。

9 、什么是RTT、RTG，與阻抗有何關系？

RTT是兩點間電阻，RTG是一點對地的電阻，電阻是確定產品在實際使用中是否有效的*好辦法。

10 、當電池電量不足時，還能使用該儀表嗎？

是的。如果電池電量不足時儀表顯示“l(fā)ow battery”。但即使在這種情況下，該儀表仍會給出**的讀數。當電池電量低到不能保證一個穩定的 100伏輸出時，該儀表就完全不再工作。此時，電池中仍用一定的電量，可用于對電量要求不高的其他儀器設備。

11 、如果測試一種高電阻的材料，測量電壓會低于100伏嗎？

不會，該儀表的變壓器在全阻抗量程中都會保持穩定的100伏電壓。10伏電壓測試中也一樣。

12 、如果平行電極壞了，可以換嗎？

可以 。

13 、該儀表可以在220伏電壓下使用嗎？

可以，隨表提供120伏的接口。如在220伏下使用，須買一個12伏直流/220伏交流變壓器。

14 、如果儀表壞了，可以修嗎？

如果不是由于使用不當或摔碰造成的故障，提供一年保修服務。

15 、當儀表從冷的地方帶到暖和的地方時，溫度變化較大時，必須等半個小時讓其適應環境條件。因此，半個小時后才能正常工作。

16 、該儀表的適用范圍有哪些？

該儀表可用于包括工程制造、保護、質量控制、進貨檢驗，科研以及銷售等方面的對任何平面材料的測試。

17 、該儀表可用于哪些行業？

膠片、醫學、超凈間、電子自動化、制藥、科研及涂料等。

18 、使用該儀表可測試何種材料？

任何靜電泄放材料，包括電阻大于1000歐姆的導體材料均可。如地墊、桌墊、防靜電地板磚、表面涂層、地板涂料、袋子、容器、工作服、鞋套、腳環、腕帶、接地線等。

19 、該儀表符合什么標準？

該儀表符合以下標準：EOS/ESD-S4.1、S11.11、 S7.1、NFPA-99A、UL、ASTM-D-257、ASTM-F150、軍標、 EIA-541和CECC(歐洲)。

20 、應采取什么措施保證測量準確，尤其是測量高阻值(1012歐姆)材料時？

測量高阻值材料時，不要觸摸連線或外接電極，也不要讓連線
